液氮罐中靠近液氮表面的溫度梯度：分布、機制與應用管控
時間:2025-09-02 11:26來源:原創 作者:小編 點擊:
次
一、引言：為何聚焦 “靠近液氮表面” 的溫度梯度？液氮罐的核心功能是維持 - 196℃（液氮常壓沸點）的低溫存儲環境，而 “靠近液氮表面” 的區域（通常指液氮液面上下 5-10cm 范圍，含液面下的表層液相區與液面上的淺層氣相區）是溫度變化最劇烈、對存儲安全影響最大的關鍵區域。該區域的溫度梯度（單位距離內的溫度變化率，單位：℃/cm 或 K/cm）直接決定了：① 液氮的蒸發損耗速率；② 存儲樣本（
一、引言：為何聚焦 “靠近液氮表面” 的溫度梯度？
液氮罐的核心功能是維持 - 196℃（液氮常壓沸點）的低溫存儲環境，而 “靠近液氮表面” 的區域（通常指液氮液面上下 5-10cm 范圍，含液面下的表層液相區與液面上的淺層氣相區）是溫度變化最劇烈、對存儲安全影響最大的關鍵區域。該區域的溫度梯度（單位距離內的溫度變化率，單位：℃/cm 或 K/cm）直接決定了：① 液氮的蒸發損耗速率；② 存儲樣本（如生物細胞、工業部件）的溫度穩定性；③ 罐內材料的冷熱應力分布。
不同于罐內深層液相區（溫度均勻維持 - 196℃）與頂部氣相區（溫度接近室溫），靠近液氮表面的區域因 “液相 - 氣相界面熱交換” 與 “外界熱量滲入” 的疊加作用，形成了顯著的溫度梯度。理解這一梯度的分布規律與形成機制，是優化液氮罐使用效率、保障存儲安全的核心前提。
二、核心定義：溫度梯度與 “靠近液氮表面” 的空間范圍
在深入分析前，需先明確兩個關鍵概念，避免認知偏差：
- 溫度梯度：指沿空間某一方向（如垂直方向）上溫度的變化率，數學表達式為（為兩點溫差，為兩點距離）。梯度為 “正值” 表示溫度隨距離增加而升高，“負值” 表示溫度隨距離增加而降低；梯度絕對值越大，溫度變化越劇烈。
- 靠近液氮表面的區域：結合液氮罐內膽結構（通常直徑 20-100cm，高度 50-200cm）與熱傳遞特性，該區域具體分為兩部分：
- 表層液相區：液氮液面下方 0-5cm 的液相區域，受液面蒸發吸熱與深層液相對流影響；
- 淺層氣相區：液氮液面上方 0-10cm 的氣相區域，是外界熱量滲入后溫度變化最集中的區域，也是溫度梯度的核心研究對象。
三、靠近液氮表面溫度梯度的分布特征：從液相到氣相的 “梯度躍遷”
通過低溫?zé)犭娕迹ň?±0.1℃）對不同容積液氮罐（50L、100L、200L）的實測數據顯示，靠近液氮表面的溫度梯度呈現 “液相平緩、氣相陡峭” 的顯著特征，具體分布可分為三個階段（以常壓、環境溫度 25℃、真空度 10??Pa 的標準存儲罐為例）：
1. 階段 1：表層液相區（液面下 0-5cm）—— 梯度平緩，溫度接近恒定
在液氮液面下方 0-5cm 的區域，溫度始終維持在 **-196.0℃~-195.8℃**，溫度梯度僅為0.04~0.08℃/cm（幾乎可忽略）。這一現象的核心原因是：
- 液氮的 “自然對流效應”：深層液氮（液面下 5cm 以上）因溫度均勻（-196℃），通過自然對流持續向表層液相區補充冷量，抵消液面蒸發帶來的微量熱量；
- 液氮的高導熱性：液氮在低溫下的導熱系數約為 0.14W/(m?K)，遠高于空氣，表層液相區的熱量可快速傳遞至深層，避免局部溫度升高。
僅在液面下 0-0.5cm 的 “極表層”，因直接接觸氣相區，溫度可能短暫升至 - 195.8℃（較深層高 0.2℃），但隨對流作用會迅速恢復至 - 196℃，因此該區域的溫度梯度可視為 “近似無梯度”。
2. 階段 2：氣液界面（液面處）—— 溫度 “突變點”，梯度理論無窮大
液氮液面（氣液界面）是溫度的 “突變邊界”：液相側溫度穩定在 - 196℃，氣相側（液面上方 0.1cm 處）溫度驟升至 **-190℃~-185℃**，溫差達 5-11℃，而距離僅 0.1cm，理論溫度梯度可達50~110℃/cm（實際因界面熱交換的連續性，梯度為有限值，但仍是整個罐內梯度最大的區域）。
這一 “突變” 的本質是 “氣液兩相熱交換失衡”：
- 液相側：液氮分子通過蒸發（相變）吸收熱量，維持自身溫度穩定在沸點（-196℃）；
- 氣相側：液面蒸發產生的低溫氮氣（-196℃）與上方滲入的常溫?zé)崃浚▉碜哉婵諍A層的輻射換熱、罐口密封泄漏）快速混合，溫度瞬間升高，形成界面處的溫度跳變。
3. 階段 3：淺層氣相區（液面上方 0-10cm）—— 梯度逐步減緩，溫度持續升高
從液面上方 0.1cm 到 10cm，溫度從 - 190℃~-185℃逐步升高至 **-150℃~-120℃**，溫度梯度從 50~110℃/cm 快速降至3~6℃/cm，呈現 “梯度隨高度增加而遞減” 的規律，具體可細分為兩個子區間：
- 0.1~2cm 子區間：溫度從 - 190℃升至 - 170℃，溫差 20℃，距離 1.9cm，梯度約 10.5℃/cm。此區間內，低溫氮氣（來自蒸發）與外界滲入的熱量劇烈混合，分子碰撞頻繁，溫度上升快，梯度仍較高；
- 2~10cm 子區間：溫度從 - 170℃升至 - 120℃，溫差 50℃，距離 8cm，梯度約 6.25℃/cm。隨高度增加，氣相分子密度降低（氮氣因溫度升高而膨脹），熱交換速率減慢，溫度上升幅度減小，梯度隨之降低。
當高度超過 10cm 后，溫度梯度進一步減緩（降至 1℃/cm 以下），直至靠近頸管底部（通常距液面 20-30cm）時，溫度接近室溫（20-25℃），梯度趨于零。
四、溫度梯度的形成機制：三大熱傳遞方式的疊加作用
靠近液氮表面的溫度梯度本質是 “外界熱量滲入罐內后，在氣液界面及淺層氣相區逐步傳遞” 的結果，核心依賴輻射換熱、自然對流換熱、分子擴散換熱三種方式，其貢獻占比隨區域不同而變化：
1. 輻射換熱：氣相區溫度升高的 “主要熱源”
液氮罐的真空夾層雖能阻斷熱傳導與對流，但無法完全隔絕輻射換熱（真空是輻射的良好介質）：
- 罐體外壁吸收環境熱量（25℃），通過輻射傳遞給內膽外壁；
- 內膽外壁（溫度約 0-10℃）再通過輻射將熱量傳遞給內膽內壁（面向氣相區的表面）；
- 內膽內壁將輻射熱釋放到淺層氣相區，導致氣相溫度升高。實測數據顯示，輻射換熱貢獻了淺層氣相區熱量來源的60%-70%，是溫度梯度形成的最主要因素。
2. 自然對流換熱：氣相區溫度均勻化的 “調節者”
淺層氣相區的氮氣因溫度差異（底部冷、頂部熱）產生密度差（冷氮氣密度大，熱氮氣密度?。?，形成自然對流：
- 底部低溫氮氣（靠近液面）受浮力作用向上流動，與頂部高溫氮氣混合；
- 頂部高溫氮氣受重力作用向下流動，與底部低溫氮氣交換熱量。這種對流作用使氣相區的溫度梯度 “不至于過于陡峭”，起到了 “緩沖調節” 作用，貢獻了熱量傳遞的20%-25%。
3. 分子擴散換熱：氣液界面熱交換的 “直接載體”
液氮蒸發產生的氮氣分子（-196℃）與氣相區的高溫分子（來自輻射換熱）通過分子碰撞進行熱量傳遞，即分子擴散換熱：
- 低溫分子從液面向上擴散，與高溫分子碰撞后吸收熱量，溫度升高；
- 高溫分子向下擴散，與液面接觸后釋放熱量，部分被液氮蒸發吸收。這種擴散作用直接導致氣液界面的溫度突變，貢獻了熱量傳遞的5%-10%。
五、影響溫度梯度的關鍵因素：如何改變梯度的 “斜率”？
靠近液氮表面的溫度梯度并非固定值，會受罐體性能、使用條件、環境因素影響，導致梯度 “變陡” 或 “變緩”，核心影響因素包括以下 4 類：
1. 真空夾層的真空度：決定輻射換熱強度
真空度是影響輻射換熱的核心參數：
- 真空度高（如 10??Pa）：夾層內殘余氣體少，輻射換熱弱，淺層氣相區熱量滲入少，溫度梯度平緩（如液面上方 10cm 處溫度僅 - 160℃，梯度 5℃/cm）；
- 真空度低（如 10?2Pa）：夾層內殘余氣體多，輻射換熱增強（同時產生殘余氣體對流換熱），淺層氣相區熱量滲入多，溫度梯度陡峭（如液面上方 10cm 處溫度升至 - 130℃，梯度 8℃/cm）。
這也是 “真空度下降會導致液氮損耗加快” 的重要原因 —— 梯度陡峭意味著氣相區溫度高，與液氮的溫差大，蒸發速率加快。
2. 罐口密封性能：影響外界空氣滲入量
罐口密封圈若老化、破損，會導致外界常溫空氣（25℃，含濕氣）滲入淺層氣相區：
- 密封良好時：滲入空氣量少，氣相區溫度受影響小，梯度穩定；
- 密封失效時：大量常溫空氣涌入，與低溫氮氣混合，使淺層氣相區溫度快速升高，梯度變陡（如液面上方 5cm 處溫度從 - 180℃升至 - 160℃，梯度 4℃/cm 增至 8℃/cm），同時還會導致罐口結霜（呼應前文 “罐口結霜原因”）。
3. 液氮液位高度：影響氣相空間大小
液氮液位高度直接決定淺層氣相區的 “相對高度”：
- 液位高（如距罐口 10cm）：淺層氣相區高度?。ㄒ好嫔戏?0-10cm 即達頸管），熱量積累少，溫度梯度平緩；
- 液位低（如距罐口 30cm）：淺層氣相區高度大（液面上方 0-10cm 僅為氣相區的 1/3），熱量有更多空間積累，溫度梯度陡峭（如液面上方 10cm 處溫度比液位高時高 15-20℃）。
這也是 “液位低于最低值會導致樣本失效” 的原因 —— 液位低時，樣本若靠近液面，會處于溫度更高、梯度更陡的區域，溫度穩定性差。
4. 環境溫度與濕度：間接影響熱交換速率
- 環境溫度高（如 35℃）：罐體外壁吸收的熱量多，輻射換熱增強，淺層氣相區溫度升高快，梯度變陡；
- 環境濕度過高（如 RH＞80%）：空氣中水汽含量高，滲入罐口后在氣相區凝結成冰晶（低溫下），冰晶的熱導率（0.4W/(m?K)）遠高于氮氣（0.024W/(m?K)），會加速熱量傳遞，使梯度變陡。
六、應用啟示：溫度梯度管控的 3 大核心場景
理解靠近液氮表面的溫度梯度，最終需落地到實際應用，通過管控梯度保障存儲安全與使用效率，核心應用場景包括：

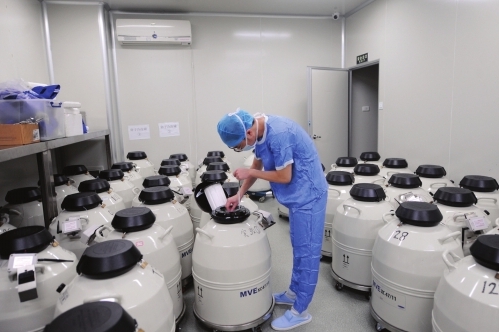

1. 生物樣本存儲：避開 “梯度敏感區”，確保樣本溫度穩定
生物樣本（如細胞、組織）的存儲要求溫度波動≤±1℃，因此需避開靠近液氮表面的 “梯度敏感區”：
- 樣本存放位置：應在液面下 5cm 以下的深層液相區，此處溫度恒定（-196℃），無梯度影響；
- 禁止存放區域：嚴禁將樣本放在液面上方 0-10cm 的淺層氣相區（溫度 - 190℃~-120℃，波動大）或液面下 0-5cm 的表層液相區（雖溫度接近 - 196℃，但受蒸發影響可能出現微小波動）。
若罐內液位下降，需及時補充液氮，確保樣本始終處于深層液相區，避免因梯度變化導致樣本解凍失活。
2. 液氮損耗控制：優化梯度，降低蒸發速率
溫度梯度越陡峭，氣相區與液氮的溫差越大，蒸發速率越快。因此可通過以下措施優化梯度，減少損耗：
- 維護真空度：定期檢測真空夾層壓力，確保真空度≥10??Pa，減弱輻射換熱；
- 強化罐口密封：每 3 個月更換一次罐口密封圈，避免常溫空氣滲入；
- 維持合理液位：將液位控制在罐容的 1/2~2/3，避免液位過低導致梯度陡峭。
實測顯示，通過上述措施，可使液氮每日損耗率從 8% 降至 5% 以下，顯著延長補充周期。
3. 罐體材料選型：適配梯度帶來的冷熱應力
靠近液氮表面的區域（尤其是內膽內壁）因溫度梯度存在，會產生 “冷熱應力”（高溫側膨脹、低溫側收縮）：
- 內膽材料需選擇低溫韌性好、熱膨脹系數小的材料（如 304 不銹鋼，線膨脹系數 1.7×10??/℃），避免因梯度導致的應力開裂；
- 禁止使用普通碳鋼（線膨脹系數 1.3×10??/℃，但低溫韌性差），否則在梯度作用下易發生脆裂（呼應前文 “液氮管線材料選型” 邏輯）。
七、結論：溫度梯度是液氮罐 “運行狀態的晴雨表”
靠近液氮表面的溫度梯度并非抽象的物理概念，而是反映液氮罐運行狀態的 “直觀指標”—— 梯度平緩，說明罐體真空度良好、密封可靠、運行高效；梯度陡峭，往往預示真空度下降、密封失效或液位過低，需及時維護。
在實際使用中，需通過 “控制液位、維護真空、強化密封” 三大措施，將靠近液氮表面的溫度梯度控制在 “平緩區間”（淺層氣相區梯度≤5℃/cm），確保液氮損耗低、樣本存儲安全、罐體壽命長。同時，可通過專業低溫測溫設備（如插入式熱電偶）定期監測梯度變化，提前發現潛在故障，避免安全事故。
